成品油管道山體滑坡應急搶險實例
來源:《管道保護》雜志 作者:陳宇紅 時間:2018-7-6 閱讀:
陳宇紅
中石化銷售有限公司華南分公司搶維修中心
1. 事發現場

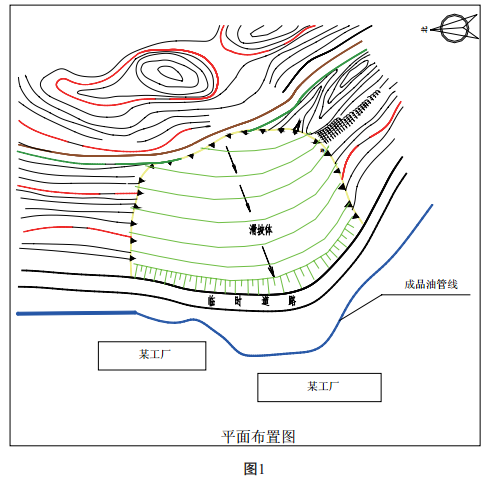

廣東順德某成品油管道繞飛鵝山腳呈等高線敷設。 2008年6月30日, 由于受連續多天強降雨的惡劣天氣影響, 山腰出現多處裂縫, 裂縫的寬度和數量不斷擴大和增多, 山腳已開始形成小面積的滑坡。 管道前方的廠房建筑物出現大面積開裂和倒塌。 經初步測量, 滑坡體積約為3萬立方, 滑坡面處于管道上方約12米的位置, 滑坡體腳址位于管道前20米位置, 若不快速采取有效措施, 滑坡體下滑的外力將加劇對成品油管道的推移,導致管道變形、 斷裂和成品油大量泄漏, 危及周?chē)罕娚敭a(chǎn)安全, 破壞周邊的生態環境。 (見圖 1)
經分析, 發生滑坡的原因如下:
(1) 滑坡發生的時間正處該地區雨季, 降雨量大, 屬50年一遇的洪災。
(2) 滑坡山體的土質是半風化、 破壞狀的巖土, 土體長期受雨水浸泡, 過分飽和, 土體間的咬合力變小且自重不斷加大, 加劇了坡體的下滑。
(3) 山體植被人為破壞較嚴重。
2.應急響應
當中控接到險情報道時, 立即啟動應急預案, 對本輸油段采取停輸、 關閉前后閥門的處理措施, 防止油品泄漏造成危害。 成立專門指揮組織機構、 配置搶修機具, 在第一時間趕往事故現場開展搶險工作。
2.1 應急搶險機具
發電機、 鑿巖機、 防爆抽油泵、 應急燈、自發電電焊機、 砂輪機、 木質堵漏器、 氣割、 防爆軸流風機、 軟油囊、 手動葫蘆、 防爆扳手、 便攜式氣體檢測儀、 滅火器、 防爆應急燈、 防毒面具、 隔熱防火服、 防爆移動式通信系統、 排水泵、 油罐車、 扳手、 銅大錘、 套筒扳手、 防爆鏟、 挖掘機等搶修機具。
2.2 應急搶險物資
根據實際情況配置: 堵漏管夾、 快速插管、彎頭、 鋼管樁、 吸油氈、 消油劑、 干粉滅火器、石棉毯、 塑料薄膜、 編織袋、 尼龍繩、 松木樁、應急燈具、 電纜盤、 警戒帶、 醫療急救箱、 收集油桶, 搬運油桶等搶險物資。
2.3 現場應急處理
(1) 將周?chē)娜罕姾透浇鼜S(chǎng)房的人員疏散撤離搶險現場。
(2) 搶險所需的物資和工具運至現場。
(3) 挖好臨時集油坑。
(4) 封堵可能泄漏的油品源流入附近的河流、 飲水源等源頭。
3.現場搶險
3.1 挖管道直管段, 釋放應力

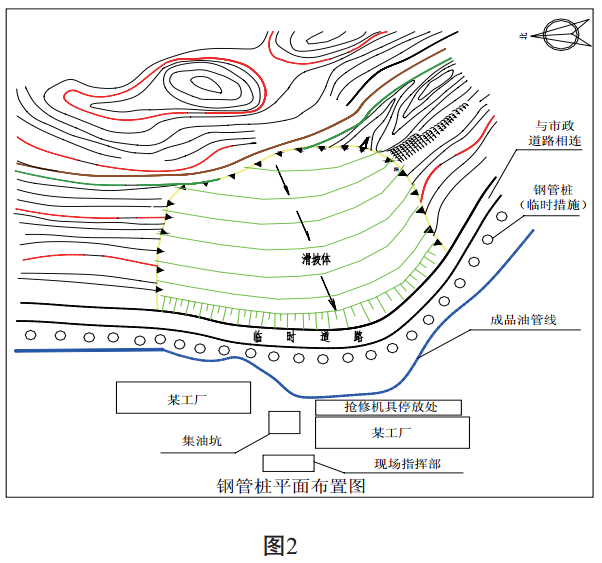

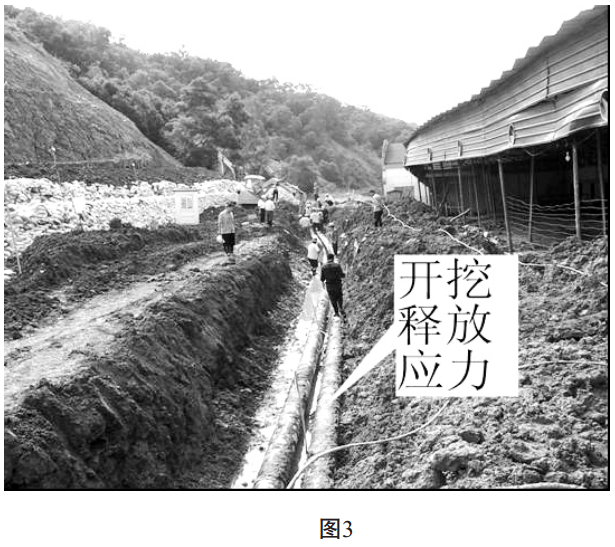

根據現場的監測, 如果坡面的裂縫不斷擴大, 滑坡體有進一步下滑的趨勢, 為了盡快釋放管道的推應力作用, 需在管道前約3米處臨時打一排鋼管樁(見圖 2) , 并在輸油管道(靠近坡體一側) 進行開挖釋放應力(見圖 3) 。 過程可采用機械配合人工開挖, 并注意要保護光纜和防腐保護層不受破壞。 在成品油管道彈性形變恢復后, 回填松散狀砂土, 保護管道。

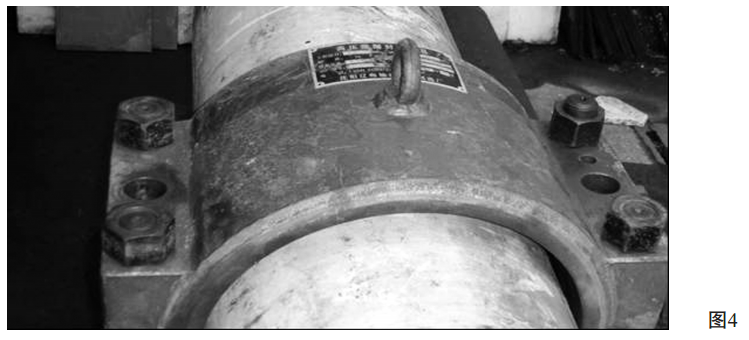

3.2 打管夾, 防止彎頭處焊縫受力過分集中在輸油管道彎頭兩側焊縫處用管夾加固, 保護焊縫, 防止焊縫拉裂漏油。 (見圖 4)
4.管道后續保護
4.1滑坡體進行削坡減荷

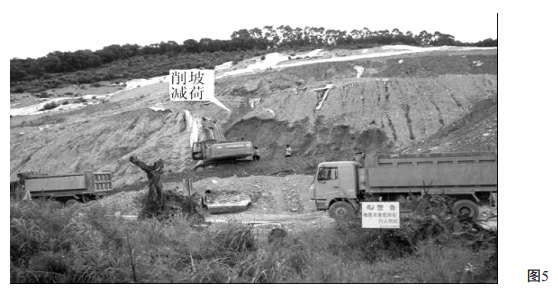

為了防止雨水對滑坡體裸露土層的沖刷, 造成滑坡的二次災害, 在現場搶險完畢后, 采用塑料薄膜進行覆蓋保護。 在處理滑坡災害前, 現場工作人員需對滑坡體加強巡視檢查, 做好記錄。并組織對山體滑坡體進行分層削去土層, 不斷減荷, 釋去滑坡體自重的重量, 消除滑坡危險后,對已開挖管溝進行埋土回填。 (見圖 5)
4.2 設置抗滑樁

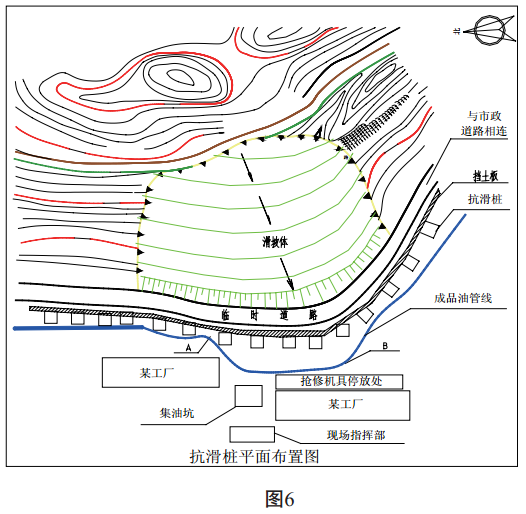

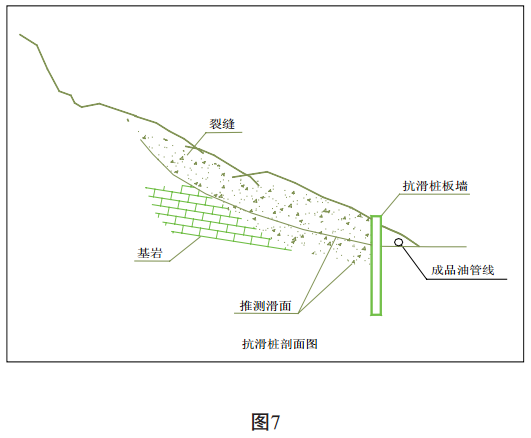

根據滑坡的危害結合長輸管道的特點, 經過實地勘察了解現場情況后, 制定治理方案, 由設計部門進行圖紙設計, 由施工單位進行施工。(見圖 6、 圖 7)
4.3 加固坡面, 生態治理

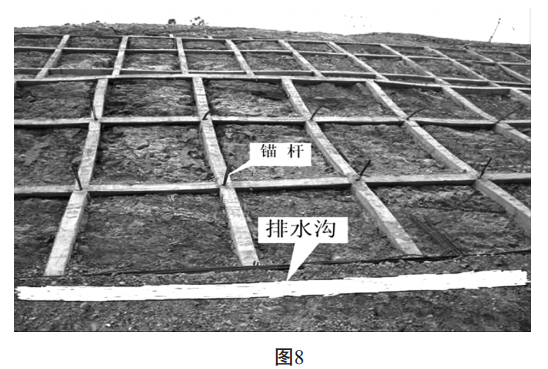

根據現場勘查的土層性質, 為了防止坡面的進一步滑移, 需設置混凝土方格網植被護坡(見圖 8、 圖 9)
5.治理效果
地質災害經治理后, 專業人員對其進行為期兩年的觀測, 滑坡體較為穩定, 沒有出現下滑的動向, 成品油管道也沒有出現偏移的跡象。 從觀察所得的數據分析均符合規范要求, 當地靠近成品油管道滑坡體的電纜廠和自行車廠等企業在次年也恢復生產。
作者簡介:陳宇紅,男,本科學歷,工民建專業,工程師
