站場架空振動管道檢測方法研究及應用
來源:《管道保護》雜志 作者:冉文燊 孫明 李恒 時間:2018-8-14 閱讀:
冉文燊 孫明 李恒
中國特種設備檢測研究院
摘要:管道振動對站場管道的長周期、安全穩定運行帶來了一定隱患。當前國內站場管道檢測尚無針對性的檢測標準。根據站場架空振動管道特點,分析了振動原因和振動機理,提出了一種針對站場架空振動管道的檢測方法。經工程實踐表明,能夠有效檢測站場架空振動管道,為類似工程的開展提供一定的參考依據。
關鍵詞:振動管道;檢測方法;工程應用。
隨著站場管道數量的急劇增加,因站場管道設計、安裝、操作參數改變、改造、維修等諸多因素,導致站場架空管道在運行中存在振動,而管道長期振動會(huì )對管理人員、設備主體、精密儀器、臨近建筑物帶來危害,甚至引發人員傷亡或財產損失[1]。如何確保振動管道的安全運行,保證能源供應的安全,成為當前檢驗檢測中亟待解決的問題。針對站場架空管道檢測,國內尚無針對性的站場管道檢測標準,目前的檢驗檢測主要參考《在用工業管道定期檢驗規程》(試行)的相關要求進行[2],但振動管道相對于非振動管道存在共振、緊固件松動、疲勞失效、泄漏失效等顯著區別,采用這種檢測方法的針對性、有效性和適用性不強,難以確保振動管道的本質安全。本文在分析振動產生的原因和機理的基礎上,提出了一種針對站場架空振動管道的檢測方法。
1 站場架空管道振動原因和機理
站場架空管道的振動原因有以下幾方面[3]:①設備動力平衡性能差及基礎設計不當引起振動。②管道內流體流速過快,因而湍流邊界層分離而產生渦流,引起振動。③管流脈動引起的振動。管道輸液(氣)需通過壓縮機或泵加壓作為動力,這種加壓方式是間隙性的,由于間隙加壓,管道內的壓力在平均值的上下脈動(或稱波動),即產生所謂的壓力脈動,管流處于脈動狀態。脈動狀態的流體遇到彎管頭、異徑管、控制閥、盲板等管道元件,產生一定的隨時間而變化的激振力,在這種激振力作用下管道和附屬設備產生振動。
站場架空管道的振動機理:主要是由管道結構系統和(或)管內流體系統引起的[4]。
2站場架空振動管道檢測方法

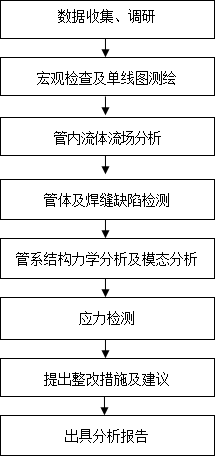

基于站場架空管道振動原因和機理分析,提出了如下檢測方法(圖1)。
圖 1 檢測方法流程
(1)收集、調研振動管道及與管道相連設備的設計、安裝及運行相關資料(特別是錨固位置分布)。
(2)參照《在用工業管道定期檢驗規程》(試行)相關要求對振動管道進行宏觀檢查,并對管道進行單線圖測繪。
(3)采用專業流場分析軟件(Fluent、ANSYS-CFX等)對振動管道管內流體進行流場分析,主要計算管內流體的流場分布、流速分布,重點關注介質對管道的沖擊力及管體表面介質流速、剪切力較大的部位。
(4)結合宏觀檢查及流場分析結果,參照《在用工業管道定期檢驗規程》(試行)的相關要求,對振動管道有針對性的進行管道壁厚檢測、管體及焊縫缺陷檢測及其他檢測,為力學分析提供數據支持。
(5)在前期流程分析及現場檢測基礎上,對振動管道應用專業力學分析軟件進行管系結構及應力分析,并建立實體模型對管道局部力學狀態進行分析,確定應力集中部位,同時對管系結構進行模態分析,已獲取振型圖及固有振動頻率,為減振提供技術支撐。
(6)根據應力分析計算的結果,結合管道現場實際情況,選擇管件及適當的部位,采用X射線衍射應力儀直接測取管道應力分布情況,并與軟件計算結果對比分析和評估。
但在進行應力檢測時,因注意應力測點布置原則:管道總應力由管道運行中的工作應力、管道自重和安裝等外界因素引起的彎曲應力、焊接殘余應力幾部分組成。因此測試應重點選擇在上述因素均具備的地方。
(7)依據管道的受力情況,結合流場分析及應力理論分析結果,提出振動減緩措施建議,同時綜合管道現場檢測評價結果及管道受力情況,最終確定管道的安全狀況,提出運行維護建議及措施。
3工程應用
3.1資料調查收集
某站場振動管道材質為L360N,管道規格Ф273×6.3 mm。投運時間2014年11月,介質為純凈天然氣,壓力表為3.0 MPa,出站壓力為2.6 MPa,設計溫度-50~70℃,運行溫度5~20℃。通過前期資料調查和現場調研,該管道運行時存在較大振動并伴有管內介質嘯叫。初步懷疑振動是因管道改造設計不盡合理、流道變化較劇烈、上下游壓降較大等因素造成的。
3.2宏觀檢查及單線圖測繪
宏觀檢查發現管道防銹漆局部破損,破損處銹蝕,支吊架銹蝕,閥門銹蝕,法蘭及緊固件銹蝕,管道標識不清。測繪的振動管道單線圖見圖2。
圖 2 振動管道單線圖
3.3流場分析
采用流場分析軟件ANSYS-CFX,對振動管道進行流場分析,流場分布如圖3。
圖3 流場分布
從圖3可以看出,管內流速在X方向為旋轉流動,流速最大的位置出現在2號標識處為26.92 m/s, 1號標識處流速為24.89 m/s。因1號與2號的流速較大且方向相反,引發管道水平方向的振動。
3.4管體及焊縫缺陷檢測
對流速較大的3個彎頭進行超聲波測厚,發現最大局部減薄0.40 mm,位于流速較大處。滲透檢測發現1號處表面有裂紋,缺陷長10 mm。
3.5管系結構力學分析及模態分析
采用有限元分析軟件ANSYS,對振動管道進行力學及模態分析[5]。振動管道模型如圖4。
圖4 振動管道有限元模型
通過ANSYS應力分析計算,得到管道的應力和位移結果(表 1)。
表 1 應力和位移結果
序號 |
具體位置 |
原因 |
模擬計算值 |
1 |
第一個支架與第一個彎頭中間位置 |
應力最大 |
270 MPa |
2 |
放空管道DN60與第三個支架的中間位置 |
位移最大、應力較大 |
0.011m/83.4MPa |
通過ANSYS模態分析計算,振動管道的1階和2階固有振動頻率以及振型見表 2。
表 2 1階和2階固有振動頻率以及振型
階數 |
固有振動頻率 |
振型描述 |
1 |
1.6322 |
沿X軸水平擺動 |
2 |
3.4596 |
沿Y軸上下振動 |
由表 2可知,振動管道的主要振動形式為沿X軸的水平振動,振動原因為管道內天然氣介質沖擊第一個彎頭和第四個彎頭所致,與流程模擬分析及現場實際相符。
3.6應力檢測
3.6.1應力檢測
參照流場、模態、應力分析結果,選取位移最大點和應力最大點,采用X射線衍射應力分析儀[6,7]對其進行應力檢測,現場檢測及測點分布如圖5所示。
圖5 現場應力檢測及測點分布
3.6.2 應力檢測分析
計算得到各點的Mises等效應力。
(1)位移最大點
由表 2可知,位移最大點環向應力-220.7~-184.0 MPa,均表現為壓應力,變化較小。軸向應力-219.8~-135.2MPa,均表現為壓應力。Mises等效應力165.1~220.3 MPa。最大應力值為測點1處環向應力-220.7 MPa,最大Mises應力同樣出現在測點1處為220.3 MPa,實測值小于L360N規定的最小許用應力。
表 2 位移最大點檢測結果
測點 |
所處位置 |
沿軸向距離/mm |
σX/MPa |
σY/MPa |
Mise應力σ/MPa |
最小許用應力/MPa |
1 |
直管段 |
0 |
-220.7 |
-219.8 |
220.3 |
225 |
2 |
46 |
-217.4 |
-180.0 |
201.3 |
||
3 |
88 |
-184.0 |
-135.2 |
165.1 |
||
4 |
145 |
-191.8 |
-154.5 |
176.1 |
||
5 |
196 |
-210.7 |
-154.5 |
189.0 |
(2)應力最大點
由表 3可知,測點2處環向應力-194.7~-97.4MPa,均表現為壓應力。軸向應力-178.3~-53.2MPa,均表現為壓應力。Mises等效應力93.9~187.0 MPa。最大應力值為測點2處環向應力-194.7 MPa,最大Mises應力同樣出現在測點2處為187.0 MPa,實測值小于L360N規定的最小許用應力。
表 3 應力最大點檢測結果
測點 |
所處位置 |
沿軸向距離/mm |
σX/MPa |
σY/MPa |
Mise應力σ/MPa |
最小許用應力/MPa |
1 |
直管段 |
0 |
-104.2 |
-93.0 |
99.1 |
225 |
2 |
144 |
-194.7 |
-178.3 |
187.0 |
||
3 |
271 |
-147.8 |
-154.1 |
151.0 |
||
4 |
394 |
-108.4 |
-53.2 |
93.9 |
||
5 |
491 |
-97.4 |
-160.3 |
139.9 |
。
參照《金屬工業管道設計規范》相關要求,管道的實測最大應力220.3 MPa,小于L360N規定的最小許用應力。
4整改措施及建議
減振建議: ①調壓閥后設置緩沖器。利用其足夠大的容積,可以直接緩沖氣流沖擊,也同時增大了氣流脈動的阻尼系數,而且還可以改變管系與氣柱的固有頻率。②在現有支承架與管子的中間墊上防振橡膠墊。改變管道的固有頻率,使壓力脈動的頻率及其倍頻與管道的固有頻率不相吻合;同時還減少管道與支架之間的金屬摩擦,防止直接產生摩擦造成噪音和摩擦裂紋而使管路損壞。③在四個彎頭處和現場振動較劇烈的地方分別增設管卡和支架,對其進行固定,但不得強行固定在某一點。
對銹蝕處進行打磨并重新敷設防腐層;打磨消除表面裂紋。
5 結束語
針對站場架空振動管道的特點,提出的檢測方法充分考慮了管道振動的原因和機理,可有效解決站場振動管道的檢測問題,同時提高了缺陷檢出率。站場埋地振動管道的檢測方法,還需進一步開展研究。
參考文獻:
[1] 趙力電.壓力管道振動分析[J].中國設備工程.2007,(01):36-37.
[2] 國家質量監督檢驗檢疫總局. 在用工業管道定期檢驗規程(試行). 2003-06-01.
[3] 周云,劉季.管道振動及其減振技術[J].哈爾濱工程建筑學院學報.1994,(10):108-114.
[4] 譚平. 輸氣管道振動分析[J]. 天然氣工業. 2005,(25):133-140.
[5] 劉峻伸,吳明,李少鵬,等.干線石油管道振動的ANSYS分析[J]. 管道技術與設備.2011,(02):16-18.
[6] 李大林,陳魯,張其林. X射線衍射法在既有鋼結構應力檢測中的應用[J].施工技術.2010,(09):22-28.
[7] 孟慶元. X射線法殘余應力測試原理研究[J].商品與質量.2011,(2):215.
作者:冉文燊,1989年生,碩士,工程師,現在中國特種設備檢測研究院從事壓力管道檢驗檢測與研究工作。
《管道保護》2018年第3期(總第40期)
