大口徑油氣管道回拖就位 組合保障技術的應用

來源:《管道保護》雜志 作者:?jiǎn)蝿胖? 劉明珠 朗明春 時間:2019-1-16 閱讀:

中石油北京天然氣管道有限公司



陜京四線輸氣管道黃河穿越工程位于黃河干流呼和浩特段,管道為直徑φ1 219 mm、壁厚26.4 mm、X80(L 555)直縫埋弧焊鋼管。主管道采用二次連續定向鉆+基坑連頭方式穿越黃河,主要穿越地層為砂層,總長度為2 743.6 m。應用管道回拖就位組合保障技術,成功實施了大口徑、水平定向鉆管道的回拖就位。


1 回拖前檢查及分析

1.1 分析確認導向及擴孔成果

管道回拖的首要條件是成孔應符合《油氣輸送管道穿越工程設計規范》(GB 50423―2013)、《油氣輸送管道穿越工程施工規范》(GB 50424―2015)要求。由于水平定向鉆采用的是非開挖工藝,回拖前無法直觀檢查孔內的狀態,只能根據前工序的實施狀態進行分析判斷,如導向記錄、導向及擴孔階段司鉆記錄數據,決定是否具備管道回拖條件。

1.2 確認管道預制完成

回拖前管道應預制完成,包括管道布置位置、管道焊接、清管試壓等工序,也包括設計要求的玻璃鋼防護等措施,對于多接一方式進行回拖的,應確認各組管道預制完成,相對位置符合方案要求。同時,根據管徑大小、預制位置和回拖方案不同,管道管頭離管道入洞點(出土點)應不小于20 m。

實施依據為管道安裝記錄(包括焊接、清管、試壓、防腐、玻璃鋼防護)。

實施條件為管道安裝符合《油氣輸送管道穿越工程施工規范》(GB 50424―2015)、 《油氣長輸管道工程施工及驗收規范》(GB 50369―2014)要求。管道防腐、玻璃鋼防護符合《定向鉆穿越管道外涂層技術規范》(Q/SY 1477―2012)要求。

1.3 檢查回拖帶布置

水平定向鉆管道回拖,通常采用發送溝或發送道的方式,主要目的均為減少回拖管道在地面運動的摩擦力,降低回拖風險。

(1)發送溝發送

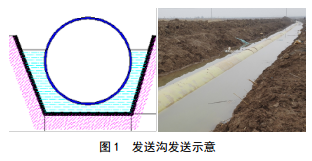

發送溝注水是為管道提供浮力和減小管道與地表的摩擦系數,起到減阻效果,同時也可保護管道防腐層不被劃傷。采用管道發送溝減阻時,應符合下列規定 :① 根據地形、出土角等確定發送溝開挖深度和寬度,發送溝的下底寬度宜比穿越管徑大500 mm。②管道發送溝內應注水,最小注水深度宜超過穿越管徑的三分之一。③應在回拖前將穿越管段放入發送溝,并使管道入土角與鉆桿出土角一致(圖 1)。



(2)發送道發送

發送道發送通常采用托管架、支撐堆或吊裝設備等方式。

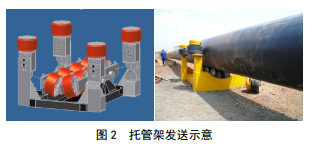

采用托管架發送道時需要管道滿足彎曲曲率,并能順利進入鉆孔。托管架的強度、剛度和穩定性除在預制過程中滿足設計要求外,還應在現場安裝過程中保證托管架基礎的穩定性,在送管過程中,托管架不能傾倒,托管架傾倒可能損傷管道防腐層,甚至出現卡管,回拖無法進行(圖 2)。

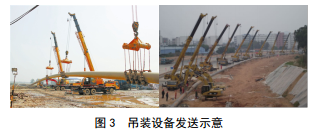

采用發送道方式時應符合下列規定。①根據穿越管段的長度和重量確定托管架的跨度和數量。②托管架的高度設計應滿足預制管段彎曲曲率的要求。③托管架的強度、剛度和穩定性應滿足設計要求。在坡度較大、地面支撐能力差的地域可采用支撐堆發送,即每間隔一定距離(12 m~20 m)搭設一個土堆,支撐管道離開地面。土堆應具有確保滿足管道在頂部滑行的支撐能力,高度大于1 m。土堆間隔的設置應根據管道重量與地形情況綜合考慮,支撐堆頂部宜采用膨潤土袋,提供一定的潤滑功能。在地域較為特殊的地方可以采用吊車、挖掘機、吊管機等吊裝設備配合吊籃、吊帶進行發送,但需要根據管道發送的重量分布特點計算吊裝設備站位及數量,保證管道回拖發送的同時也要確保吊裝設備的運行安全(圖 3)。



1.4 回拖力計算及鉆機檢查

按 照 《 油 氣 輸 送 管 道 穿 越 工 程 施 工 規 范 》(GB 50424―2015)規定,水平定向鉆回拖時的拉力宜按式(1)計算:

水平定向鉆機回拖力宜按計算值的1.5倍~3.0倍選擇。

鉆機的最大回拖力應滿足要求的選用回拖力;赝锨皯_保鉆機處于健康運行狀態,特別是動力站、液壓傳動、機械傳動部件,否則應及時進行維修或準備備用鉆機后方能進行回拖作業。


2 回拖鉆具組合設計

2.1 回拖鉆具組合

水平定向鉆回拖鉆具包括回拖鉆桿+引導擴孔器+旋轉接頭+卸扣+回拖頭+管道。其中大口徑管道在回拖頭前還需增加過渡引導管。

(1)回拖鉆桿

鉆桿選擇首先應與鉆機參數相匹配,同時鉆桿最大扭矩宜按式(2)計算值的2倍選取。

首先根據定向鉆鉆桿的扭矩選取值選擇鉆桿。其次根據工程規模選擇鉆桿。一般情況下,小型定向鉆采用S135級88.9 mm(3.5英寸)、 101.6 mm(4.0英寸)、114.3 mm(4.5英寸)加厚鉆桿;中型定向鉆采用S135級127.0 mm(5.0英寸)、 139.7 mm(5.5英寸)加厚鉆桿;穿越管徑φ 813 mm以上、穿越長度1 000 m以上在復雜地層的穿越工程,應采用S135級或V150級高強度167.6 mm(6.6.英寸)鉆桿,以提高鉆桿抗拉、抗扭能力。

(2)引導擴孔器

根據對應巖層選擇適用的巖石或筒式擴孔器,其直徑宜比管線直徑大50 mm~100 mm。

(3)旋轉接頭

其回拖能力應大于設計回拖力,且應具有不小于1.2倍的安全系數。

(4)卸扣

卸扣應采用大工廠制造的標準件,回拖能力應大于設計回拖力,且應具有不小于2.0倍安全系數。

(5)回拖頭

回拖頭應在工廠內制造。為起到引導作用,制作結構分為封頭式或錐桶式,主要分為耳板、加強板、過渡段(封頭、錐桶)。

(6)過渡引導管

對于大口徑管道回拖,宜采用引導管方式提高管道入洞及拖行平順性能。引導管本體采用比回拖管道直徑稍。ㄐ200 mm)的管道制作,長度為6 m~8 m。

2.2 入洞貓背設計

由于大口徑管道自身具有較大剛度,在回拖帶上布置時呈水平姿態,而出土點洞口往往與地面呈一定夾角。因此,為了改善管道入洞時的受力狀況,減小管道和地面的摩擦力及絞盤效應,保證管道回拖時在出土段的彎曲不小于管材的最小彎曲半徑,應在洞口前方設置類似“貓背”的懸曲線,懸曲線取值計算應根據管道的材料特性、出土角等參數。

2.3 回拖助力設計

在回拖過程中,若鉆機端回拖力已經到達實施方案的最高值時,要果斷采取措施在管尾進行助力,通過助力措施幫助管道向前拖行的同時,也可以有效削減鉆機側鉆具斷裂風險。

通常采用的助力措施有吊裝設備助力、卷?yè)P機組助力、夯管錘助力、助力鉆機助力、推管機助力等。


3 鉆具檢驗

回拖使用的鉆桿在管道回拖前應進行檢測,只使用經檢驗合格的一級鉆桿,并且于回拖前的最后一次清孔施工中,應對分動器、 U型環、擴孔器進行檢查。

(1)回拖鉆桿

鉆桿送鉆井隊鉆桿檢測站進行缺陷檢測(X射線和超聲波檢測),嚴禁使用檢測不合格的鉆桿。檢測標準按照API(美國石油學會(huì ))標準執行。

(2)引導擴孔器

使用前檢查擴孔器磨損情況,螺紋完好情況,對于牙輪擴孔器還應檢查牙輪的密封情況,轉動牙輪檢查是否有松動現象。

(3)旋轉接頭

使用前應按產品使用手冊進行注脂等保養,舊件應返廠進行開件維護方能使用。

(4)卸扣

卸扣受力軸的限位銷應采用焊接等方式充分穩固,防止回拖過程中受到?jīng)_擊掉落。

(5)回拖頭

回拖頭牽引耳部分采用Q345鋼及同等級中厚鋼板制作,應進行拉剪、扭組合應力計算?准庸捎脵C械成孔,耳板開孔和尺寸應滿足對應連接的卸扣等構件尺寸要求;赝项^與管道連接過渡段部分采用Q345鋼或同等級材料,并進行結構及焊縫拉應力校核。同時,在各結構連接部位,特別是連接板與過渡段連接等部位應焊接加強板,加強板采用同等級鋼板材料。

(6)過渡引導管

引導管前后連接部分均采用與回拖頭同等級鋼制作,即采用封頭或錐桶形狀的過渡段與牽引耳板焊接而成,耳板及過渡段均需要進行拉剪應力校核。引導管前后須開孔以利于注入泥漿保證引導管不浮在孔洞頂部,改善拖行管道頭部受力姿態。


4 結語

水平定向鉆回拖既是實現管道就位的最后一步,也是檢驗之前導向、成孔等工作的重要工序;赝闲枰瑫r(shí)考慮入土、孔內回拖、出土三個方面的問題,且每一個方面又涉及機械、地質等諸多因素。因此管道回拖,特別是管徑1 000 mm以上的大口徑管道回拖是既重要又復雜的工藝。管道回拖就位組合保障技術的應用,有效降低了30%主鉆機端回拖力,實現了鉆機端回拖鉆具斷裂風險有效可控。



作者:單勁智, 1977年生,中石油北京天然氣管道有限公司內蒙古輸氣管理處處長助理, 2000年畢業于石油大學(華東)熱能工程專業,F主要從事油氣管道生產及管道保護管理工作。
